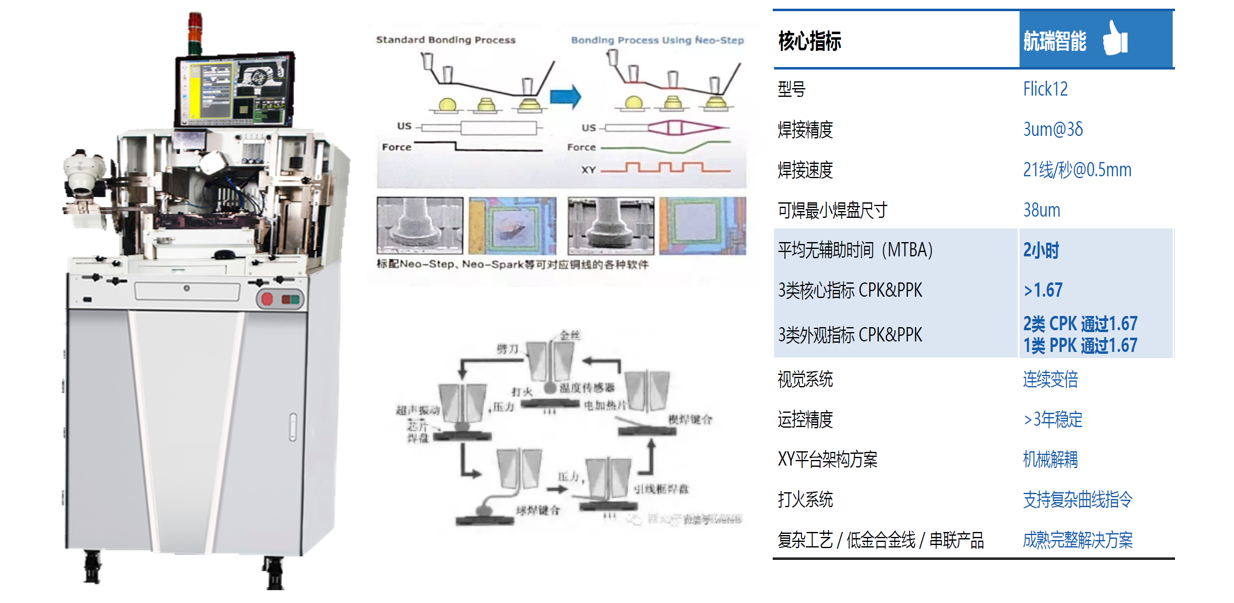

焊線機

鍵合規格

焊接能力

焊線方式

熱超聲

焊線種類

銅線、鍍鈀銅線、低合金線、金線

焊線長度

Max.7mm

焊線速度

40ms/線

焊接精度

2.5μm@3Sigma

焊接有效范圍

28mm(X) ×75mm(Y)

圖像識別精確度

±0.37μm

線弧控制

可編輯設定多達10種以上

XY向分辨率

0.1μm

Z向分辨率

0.1μm

焊線直徑

15-50μm

程序存儲量

硬盤可存30,000個程序

換能器系統

138kHz(標準/特殊產品可定制)

使用界面

PC菜單界面

多種語言界面

可選加SECS∣&‖主機通訊協議

體積及重量

總體積

寬：Max.900mm

長：Max.920mm

高：Max.1800mm

凈重

620kg

所需設施

電壓

100-240V

頻率

50/60Hz

功率消耗

Max.1.5KVA

氣體消耗

90KPM(Max.)

鍵合機配置

核心部件

部件名稱

品質標準

1：X-Y 軸電機

100%自主超高速超小波動率直線電機      （特別工藝）

2：Z 軸電機

100%自主超高速超小抖動率一體化音圈電機（特別工藝）

3：高精度位移傳感器

歐洲訂制規格高速高精響應傳感器     （訂制規格）

4：電機驅動器

以色列合作開發專用驅動器           （自主知識產權）

5：結構鑄件

 超長時效鑄件批量鑄造               （鑄件工藝自主）

6：電機運行導軌

歐洲訂制化超強耐磨 3SP 級      （已運動7年，設計10年）

7：電路板及電子部件

采用國際企業供應體系同標準供應

8：控制器

歐洲訂制聯合開發高響應控制系統  （核心底層100%自主）

9：視覺系統

硬件加拿大提供，核心軟件100%自主底層

10：超聲波系統

國外訂制與自主研發

11：打火系統

100%自主開發DSP全數字控制軟硬件

12：張力系統

100%自主開發DSP全數字控制軟硬件

13：異型精密機械

100%自有五軸加工中心制造

使用界面

DELL  顯示器

電腦配置： 標準工業計算機

國內首家 總線 控制系統軟硬件架構，支持智能工廠擴展軟件

電機標準

電壓

100-240V

頻率

50/60Hz

功率消耗

Max.1.5KVA

氣體消耗

90KPM(Max.)
